Диаграмма BPMN​

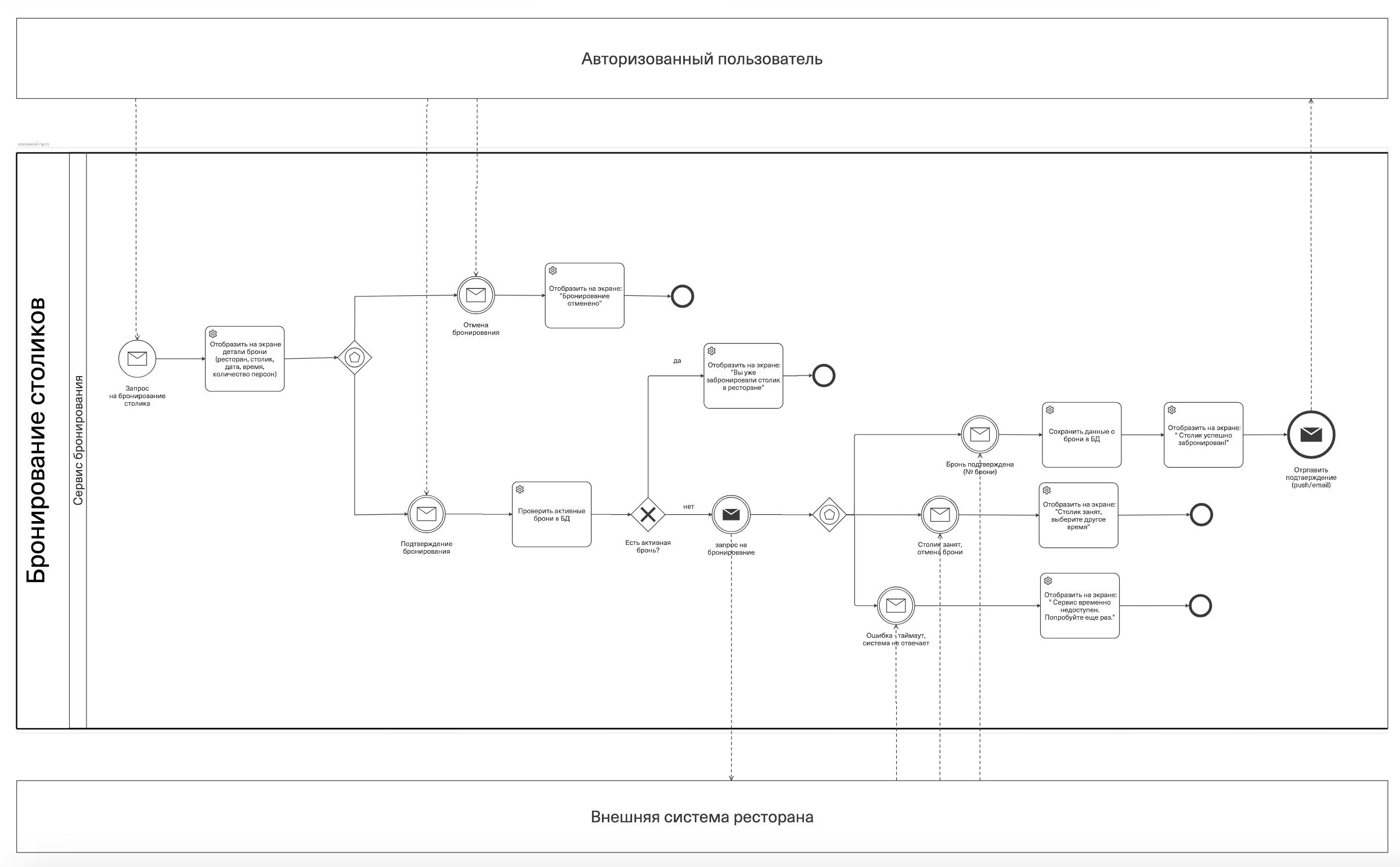

BPMN Диаграмма

Краткое описание​

BPMN диаграмма иллюстрирует бизнес-процесс онлайн-бронирования столика (Use Case UC-004). Процесс начинается с выбора даты и времени пользователем, включает синхронный запрос к внешней системе ресторана для резервирования, сохранение брони в базе данных и отправку уведомления. Диаграмма также покрывает альтернативные потоки, такие как занятость столика и ошибки внешней системы, а также бизнес-правила, ограничивающие одновременные брони.
