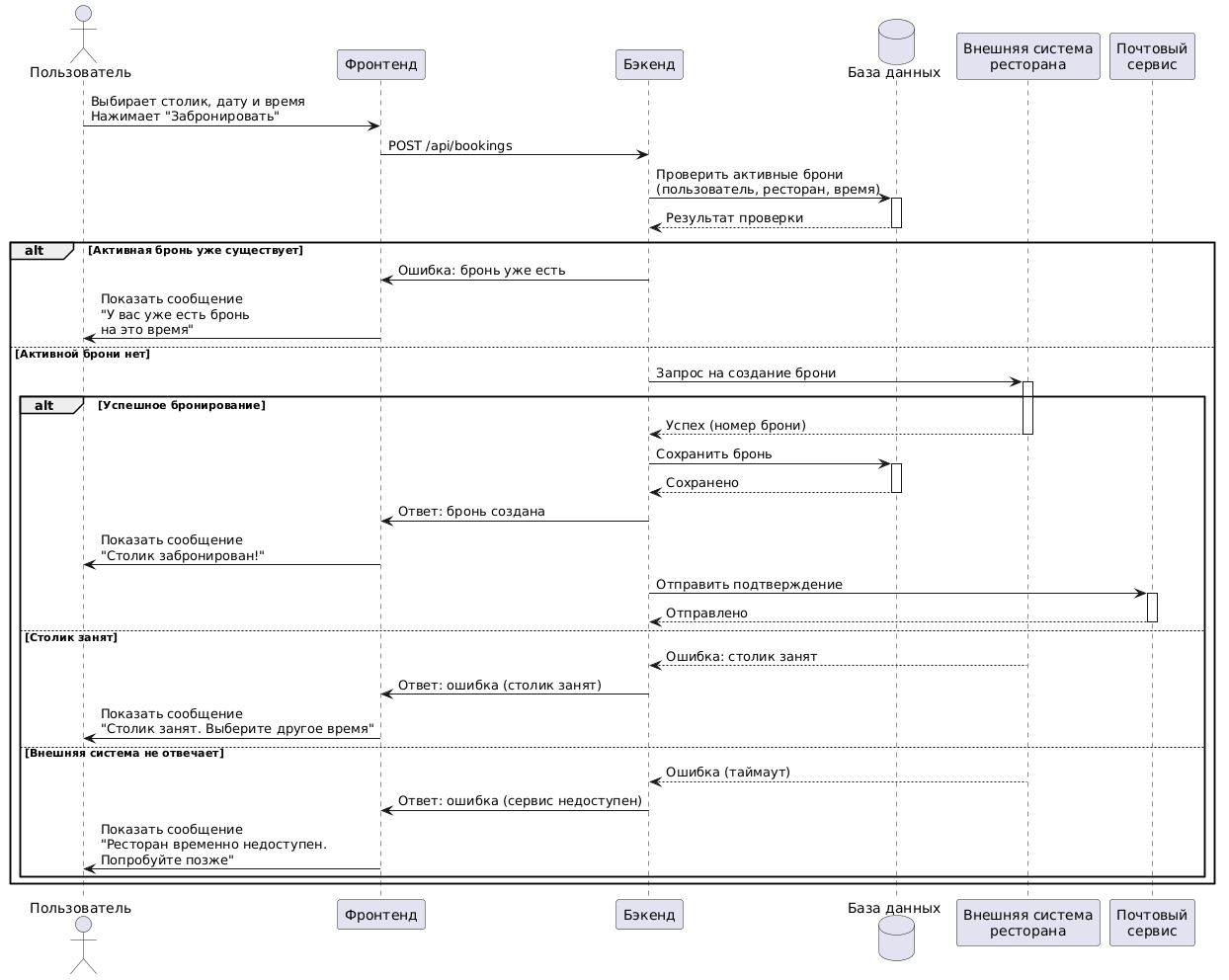

Sequence diagram бронирования

Диаграмма отражает процесс бронирования от действия пользователя до ответа внешней системы ресторана.

Краткое описание

Пользователь отправляет запрос на бронирование через фронтенд.
Бэкенд сначала проверяет в БД, нет ли активной брони на то же время.
Если дубля нет, бэкенд обращается во внешнюю систему ресторана и при успехе сохраняет бронь.
После успешного сохранения пользователь получает подтверждение, а почтовый сервис отправляет уведомление.
В случае занятости столика или таймаута внешней системы пользователю возвращается понятная ошибка.
